仕様
ハイライト:
51mmの油圧ホースのひだが付く機械
,OEM 液圧ホース クリッピングマシン
,51mm ハイドロリック・クリップ・マシン
Crimping Range:
14 - 87mm
Hose Size:
2inch 4SH
Die Sets:
10
Color:
青
Max. Opening:
25mm
Crimping Force:
640T
Product:
MS-E130ホースのひだ付け装置
Application:
ワークショップ
System Pressure:
31.5Mpa
Power:
3kw
Size:
630*450*560mm
Weight:
190kg
主要 な 特質
ブランド名:
MENSION
モデル番号:
MS-E130
原産地:
CN
認定:
CE RoHS
最低注文数量:
1セット
価格:
Contact Us
供給能力:
月1000セット
納期:
2 - 7仕事日
支払い条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
標準梱包:
1のセットのための1合板
製品説明

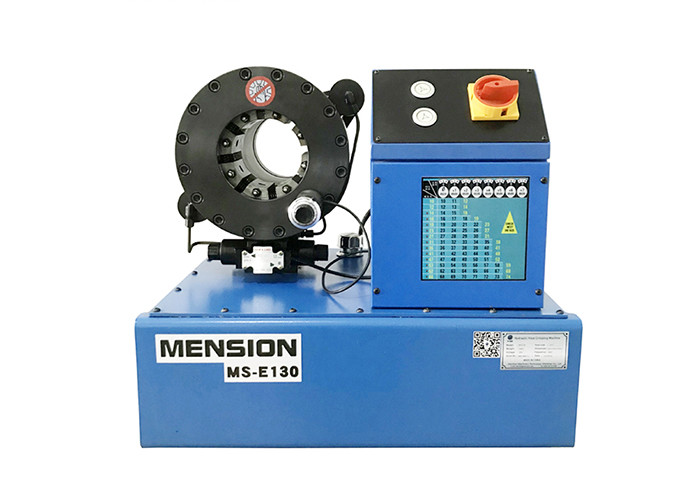

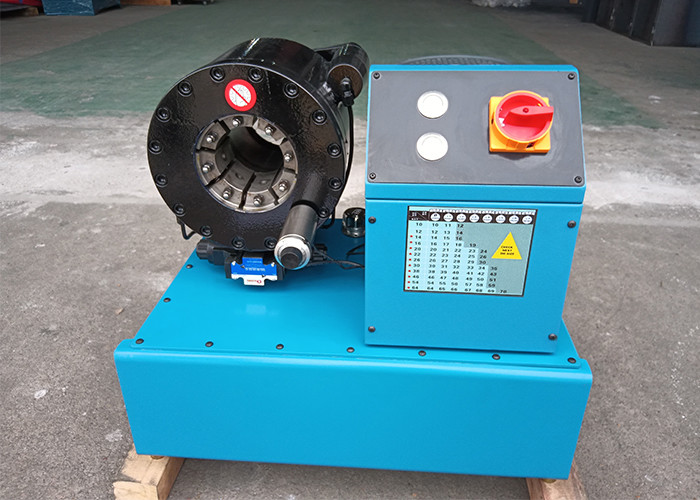

高圧ホースクリンパー MS-E130
MS-E130ホースクリンパーは、1/4インチから2インチまでの4層、あるいは6層の高圧ケーブルのフレキシブルゴムホースやパイプの加工能力を持つ、輸出仕様の油圧ホース圧着機です。大量生産のホースアセンブリの圧着・製造に最適な選択肢です。
主な利点
- 小型ながら強力な圧着力
- 自動放熱機能を備えた最新のオイル移送システム
- 高速な圧着・開放速度
- Finn Power Dialによる高効率・高精度な圧着
- 長年の使用後も安定した性能
技術仕様
| モデル | MS-130 油圧ショベルホース圧着機 |
|---|---|
| 圧着範囲 | 14 - 87 (mm) |
| 圧着力 | 640 (T) |
| ホースサイズ | 1/4 - 2 (インチ) |
| 最大開口部 | 25 (mm) |
| ダイセット | 10 |
| ダイセットタイプ | 130 |
| システム圧力 | 31.5 (Mpa) |
| 精度 | 0.01 (mm) |
| 制御 | MS |
| 標準電圧 | 220 (V) / 380 (V) |
| モーター出力 | 3 (KW) |
| 長さ | 630 (mm) |
| 幅 | 450 (mm) |
| 高さ | 560 (mm) |
| 重量 | 190 (KG) |
E130 油圧ホースクリンパー ダイセット
| ダイ番号 | 圧着範囲 | 長さ |
|---|---|---|
| 6* | 6 - 8mm | 35 |
| 8* | 8 - 10mm | 35 |
| 10* | 10 - 12mm | 35 |
| 12* | 12 - 14mm | 35 |
| 14 | 14 - 16mm | 60 |
| 16 | 16 - 20mm | 60 |
| 20 | 20 - 22mm | 60 |
| 22 | 22 - 26mm | 60 |
| 26 | 26 - 30mm | 60 |
| 30 | 30 - 38mm | 70 |
| 38 | 38 - 46mm | 70 |
| 46 | 46 - 54mm | 80 |
| 54 | 54 - 64mm | 80 |
| 64 | 64 - 69mm | 80 |
| 69* | 69 - 76mm | 100 |
注:
1) カスタム圧着ダイセットも利用可能です
2) 特殊電圧110V、208V、240V、415Vも利用可能です
3) *は非標準ダイセットです
1) カスタム圧着ダイセットも利用可能です
2) 特殊電圧110V、208V、240V、415Vも利用可能です
3) *は非標準ダイセットです
オプションアクセサリー
- クイックチェンジツール
- クイックチェンジダイセットラック
- UCコントロール
- フットペダル
- 圧力計
- ノーマルラック
主な特徴
一体型鍛造ホース圧着シリンダー
ホースクリンパーMS-E130は、高い表面硬度を持つ油圧シリンダーを備えており、優れた耐摩耗性と防塵性を備えています。これにより、様々なサイズのホースやフェルール付き継手を圧着する際の長寿命を保証します。
圧着圧力フレキシブルホース用ダイセット10個
ダイセットは59HRC-63HRCの適切な硬度を持ち、耐久性と長寿命を維持しながら、最大2インチの4SH油圧ホースを圧着できます。標準の圧着ダイセットには歯がありません。歯付きフェルール表面用のカスタムセットも利用可能です。
Finn Power Dial
バーニアダイヤルは、ダイセットの圧着径を調整するために使用されます。MS-E130ホースクリンパーは、最大0.01mmの高精度ダイヤルを備えており、安定した性能を提供し、精密な精度を必要とするワークピースに最適です。
E130を使用した応用例
圧着機は、油圧ホース、工業用ホース、パイプ、ケーブルワイヤーなど、様々な素材の迅速な接続に使用できます。
操作手順
ホース圧着機を受け取ったら、まず機械の電圧がお使いの電圧と一致するか確認し、テストと操作に進んでください。
- 油圧オイルT46を約50L追加
- 電気を接続し、スイッチをオンにして配線が正しいか確認してください
- ヘッドを10回開閉してヘッド内の空気を抜いてください
- 適切なダイセットを選択してください
- ダイヤルを適切なスケールに調整してください
- 組み立てたホースをヘッドにセットし、圧着を実行してください
- 直径が正しいかテストしてください
